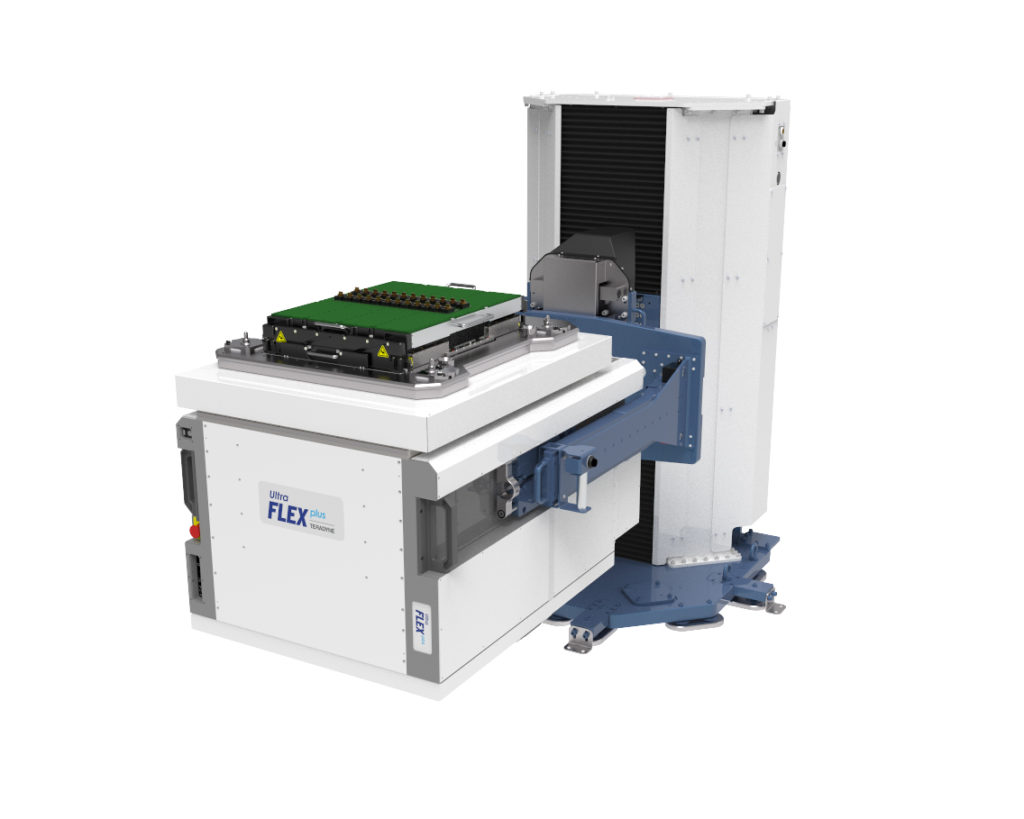

UltraFLEXplus
UltraFLEXplus
全球领先的 SoC芯片测试平台
UltraFLEXplus 将新一代的板卡和软件功能融入革命性的测试设备架构中，并使用 UltraFLEX 过去开发的测试 IP，带来产能和工程效率跨越式的改善。
优势
迅速的量产导入
借助IG-XL软件的兼容性和新推出的Broadside测试接口板，测试工程师能够从项目初期就提高工程效率，并将量产导入的时间缩短20%以上。
超高产能
UltraFLEXplus新的架构提升了并行测试工位数，并提高了并行测试效率，从而提升了整体产能，并减少了15%-50%测试单元。
高扩展性的架构
UltraFLEXplus可灵活配置用于不同产品线，并可针对未来的产品需求进行升级，从而提高使用率，延长资产的使用寿命。
应用
- 移动应用处理器
- 数字基带处理器
- 高速射频收发器
- 射频连接设备
- 毫米波
- 5G
- 移动端电源管理芯片
- 微处理器
- 网络处理器
- 高速SERDES及背板收发器
- 存储控制器
- 高端微控制器
- 音频和视频处理器
配置
UltraFLEXplus有3种配置，有助于客户优化资金成本、占地面积和最大化资源数量。3种配置都使用Broadside类型的测试接口板，有助于实现更高的多工位并行测试，并简化走线。
UltraFLEXplus Q24
24插槽配置
UltraFLEXplus Q12
12插槽配置
UltraFLEXplus Q6
6插槽配置
全新的高性能第三代板卡套装
数字测试板卡
UltraPin2200 – 新一代数字板卡
- 高密度，每个板卡有512 个通道
- 每个板卡有32 个向量发生器，具有并发测试的能力，也可以为每个工位提供独立的向量测试功能。
- 专有的、基于硬件的协议处理(Protocol Aware)能力
- 适用于非确定性数据测试的专用内存
- 最高达 16Gbit Scan的测试容量，采用灵活的向量存储架构
- 跨工位向量数据共享
AC模拟测试板卡
UltraPAC300 – 新一代高密度模拟板卡
- 高性能音频和基带芯片测试板卡
- 覆盖300MHz带宽
- 单通道支持高速和高分辨率两种模式
UltraCTO384——高性能、高密度的转换器测试选件
- 128个Source通道、128个Capture通道以及128个Reference通道
- 单端和差分嵌入式转换器测试，分辨率可达16位
- 正弦波和at-speed平滑斜波生成功能
- +/-50uV电压测量精度满足芯片trim需求
- Source和Reference都有Sense功能适用于DUT端电压监测
- 集成Source到Reference校准，有效降低DIB电路要求，支持高工位数并测
直流板卡
UVS256-HP – 高密度、高灵活性的通用电源板卡
- 每个板卡有256 个通道
- 灵活的通道 merge能力
- 卓越的动态性能
- 低噪声
- 可提供并测量四象限电压或电流
UVS64 – 新一代用于核心电源供电的板卡
- 高度精确稳定，适用于芯片core电源
- 优异的动态性能
- <1mV 6 Sigma 电压精度
- 每个板卡最高输出可达 320A
- 电源merge后单通道最高可达 1600A
- 支持最高达 2560A的瞬时系统阶跃电流
UVI-264——高精度、高密度 DC 板卡
- 104 个低电压通道复用输出到 248 路
- 8 个高电压通道复用输出到 16 路
- 灵活的通道merge，符合 USB 充电标准
- 高精度 DC 测量
射频测试板卡
UltraWave8G和UltraWave24G——高速、高性能新一代射频测试板卡
- 每个板卡有8 个独立信号源和 8 个独立接收器
- 每个板卡有32 个双向端口
- 频率覆盖 50MHz 到 24GHz
- 最优的 EVM和相位噪声性能
- 可灵活配置以优化性能和测试成本
UltraPAC500——高带宽模拟基带射频测试板卡
- 支持 500MHz I/Q带宽
- 每个板卡有16 个差分Source 通道和16个差分 Capture 通道
- 出色的 EVM性能，WiFi 7 的典型值为 -50dB
- 每个通道有 PPMU功能
UltraFLEX系列
UltraFLEX 系列测试设备帮助客户利用现有的设备投资，通过多功能板卡和便捷的IG-XL软件，简化新测试程序的开发和部署工作。IG-XL软件在长期发展中持续完善，目前活跃用户数量超过 10,000。
作为行业领先的完整测试解决方案和服务提供商，泰瑞达充分利用自己的专业、经验和技术领导力，帮助客户在缩短上市时间的同时提高产品良率和产能。我们愿与您竭诚合作，从产品设计到生产一路相伴，为您提供标准的或定制化的测试方案和服务。
