Magnum VUy
Magnum VUy
基于Magnum V 平台的增强版,支持超高性能 NAND 协议测试
泰瑞达 Magnum VUy 系统是一款灵活的强大测试平台,适用于所有 NAND 和 MCP 产品,包括先进的 UFS 4.1、uMCP 和 PCIe Gen 5 移动和汽车设备,以及ONFI/Toggle NAND和上一代的MCP如 UFS 3.1、PCIe Gen 4、e.MMC 和 eMCP。

优势
灵活性
Magnum VU 是一款灵活的强大测试平台,独家覆盖所有 NAND 测试,不仅包括新一代移动和汽车设备 UFS 4.1 和 PCIe Gen 5 的协议测试,还包括上一代移动设备 UFS 3.1、PCIe Gen 4、以及 e.MMC,同时还支持ONFI、Toggle 和 SSD(Solid State Drive)中的raw NAND的测试。 高度的灵活性为所有新一代 NAND 测试能力和工程执行提供了低投资风险。
可扩展性
Magnum VU 是一款生命周期长、可扩展的测试平台。 为充分利用客户在我们测试平台上的投入,泰瑞达设计了一系列通用协议板,更加易于升级,从最初版本的UPB/UPBx到现在的 UPBy,而下一代技术出现时将推出 UPBz。
高性能和高产能
Magnum VUy 是高性能、高产能 的测试平台。 泰瑞达运用全新技术将 UPBy 板卡小型化,彻底改变了测试范式,完全消除了传统测试机上测试板卡与待测芯片(DUT)之间的连接线,将 UPBy 与socket直接对接。 这种架构又称为NDT(Near DUT Test)架构,可大幅缩短信号路径、提高性能、减少延迟并且能够更精确的模拟真实系统环境。
应用
- UFS 4.1 和 UFS 3.1
- NVMe 和自定义协议
- PCIe Gen5 和 Gen4
- eMMC
- Toggle NAND
- Legacy NAND
- ONFI 闪存
- MCP
- eMCP
- uMCP
配置
Magnum VU EV
- 用于测试程序开发及调试的独立集成工程测试系统
- 可配置最多达 16 个 UPBy,可同时测试 64 台 UFS 4.1 或 PCIe Gen 5设备(1-2 lanes)
- 工程机EV与Magnum VU SSV 和 GV 量产系统的硬件、软件、DSA、校准和诊断完全兼容

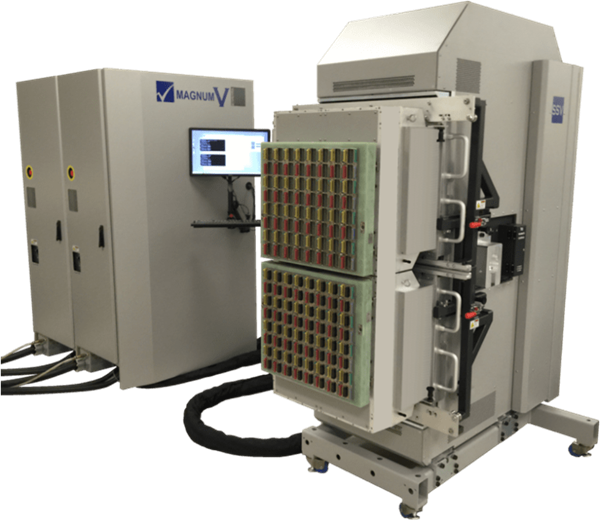

Magnum VU SSV
- 适用于大批量量产封装测试应用
- 可配置最多达 128 个 UPBy,可同时测试 512 台 UFS 4.1 或 PCIe Gen 5 设备(1-2 lanes)
- 集成了泰瑞达垂直面机械台,可与行业标准器件分选器高效对接
Magnum VU GV
- 适用于大批量量产封装测试应用
- 可配置最多达 192 个 UPBy,可同时测试 768台 UFS 4.1 或 PCIe Gen 5设备(1-2 lanes)
- 集成了泰瑞达垂直面机械台,可与行业标准器件分选器高效对接
