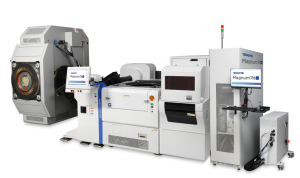

Magnum 7H
Magnum 7H
先进的高带宽内存测试（HBM）平台，支持下一代AI应用
随着AI的普及，高带宽内存（HBM）因其能够胜任现代AI模型所需的大规模数据处理和复杂计算，已成为AI处理器不可或缺的组成部分。泰瑞达针对HBM测试推出Magnum 7H平台，其速度和并行测试效率均达到行业领先水平。凭借先进的内存和逻辑测试能力，该平台支持HBM制造过程中的多个关键测试阶段：从基础裸片晶圆测试到切割前HBM测试，再到切割后HBM测试，包括内存核心测试（core test）和速度验证。
优势
高性能
通过高速测试机接口单元（TIU）传输数据，支持高达4.5 Gbps的数据速率，满足当前HBM3/3E和下一代HBM4/4E芯片的速度测试需求。
高同测数
可配置多达9,216个数字引脚和2,560个电源引脚，最大化量产环境下的产能。
经过验证的P52探针TIU
Magnum7H搭载已经过现场测试的泰瑞达P52探针TIU，目前已在全球数百个Magnum量产系统中部署。
全面的逻辑测试
- 通过灵活的算法测试向量生成器（APG）支持高速内存测试。
- 支持高速逻辑测试和深度逻辑向量内存（LVM）选项。
- Fail List Streaming（FLS™）功能支持在高速内存和逻辑测试中实时捕获错误。
应用范围
- HBM基础裸片（base die）晶圆测试
- 切割前HBM（基础晶圆上的堆叠裸片）测试
- 切割后HBM（堆叠裸片）测试
配置
Magnum 7H SSV
- 可配置多达9,216个数字引脚和2,560个电源引脚
- 电源引脚电流有1.2A和2A两个选项
- 速度最高可达4.5Gbps
- 逻辑向量内存（LVM）选项
系统选项
探针TIU
- Magnum 7H采用泰瑞达的P52晶圆分类接口，该接口广泛用于多个泰瑞达平台。
校准套件
- 包括专用探针接口检查部件和DxCal校准板，专为泰瑞达的P52 TIU设计。一旦校准，系统就会将参考表与TIU上安装的客户专用探针卡进行匹配。
软件
Magnum 7H利用可互操作的泰瑞达测试开发和调试工具，实现跨Magnum平台的无缝协作。测试程序只需为一个工位（其测试一个或多个芯片）开发一次，随后即可自动克隆到测试机上的所有适用工位，大幅简化整个流程。调试套件具备工位感知能力，便于工程师在待测芯片级别排查问题，确保从新产品导入到大规模量产的顺利过渡。
