ETS-364
ETS-364
测试系统专为集成电路大批量量产测试而改进

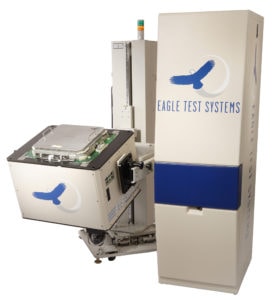

ETS-364 是一款通用型精密模拟和混合信号测试平台,专为集成电路大批量量产测试而设计;该平台采用完全集成的多工位软件和硬件架构,为高产能应用进行专门改进。
优势
在 SmartPin® 专利技术的支持下,ETS-364 提供了基于向量的测试方法,不受新半导体产品速度以外的因素限制,为用户实现卓越的并行测试能力。
创造无与伦比的经济性,为 OSAT 带来广泛的芯片覆盖率和庞大的潜在客户群。
ETS-364 为用户创造了前所未有的测试平台扩展能力,在 Eagle 测试产品系列内即可满足产能需求。
应用
- 电源管理
- 电池管理设备
- 消费级音频设备
- LED 驱动器
- 数据转换器
- 温度传感器、风扇转速控制器、烟雾探测器
- 磁盘驱动器、感应放大器和伺服控制器
- 汽车设备
- BUSS 设备
- 放大器(高精度、高速)
- 精密电压基准
配置
创新的 Eagle Vision 编程环境改进了编程效率和板卡灵活性,在单个通用平台上即可支持单工位、多工位和桥接应用。
ETS-364 系统支持:
- 最多达 240 个模拟通道
- 最多达 128 个数字通道
板卡选配件
平台可扩展性是半导体测试市场的关键所在,ETS-364 系统采用了与 ETS-88 产品系列相同的浮动模拟资源。
8×8 矩阵 高电压Force/Sense交叉阵列;任何输入通道都可以连接到任何输出通道
CAMII: 专为测量亚皮法量级的的电容而设计的板卡模块
HCMFB: 16 个独立的 可采用单个代码命令控制的1×4 固态继电器Force/Sense矩阵
QHSU: 两个完全独立的双通道高速信号分析仪,能够输出或测量最高达 50 MHz 的信号
WCU-2220: 波形采集板卡,8 位分辨率,量程为 0.2V 至 2000V ,每档量程可通过编程设置十进制电压偏置值
QTMU: 8 路独立的时间测量单元,每路时序器有一个启动/停止信号和准备信号,可任意分配到某数字引脚上
11×16 MATRIX: 0
DPU-16: 16 个数字 I/O 通道,支持最高达 132 MHz 的测试向量速率和 8M 的标准测试向量存储
HPU-100: 单通道 V/I,具有 10 个电流范围,工作电压最高达 +/-100 V
QMS / QMS-T: 四个精度(10 Msps 下 12 位,或 200 ksps 下 16 位)的独立浮动差分电压表,支持 AC 和 DC 测量,最高达 +/-200 V
SPECII: 测试头扩展,将大功率板卡重新安置到主机柜
APU-12: 12 个通道,四象限 V/I,从200mA到10uA有6档电流量程,电压量程为+/-30 V
DAAU: 专为高性能音频应用而设计的高分辨率发生器和采样器
MPU-120: 四象限 V/I,内置 16 位采样器,最高输出电压可达 120 V ,最高输出电流可达 40 A
QPLU: 低噪声、模拟输出和测量资源,精度达 1 PPM(20 位),分辨率达 381nV
SPU 系列(100、112、500): 全套 V/I,能够满足从 100V / 2A 到 500V / 50mA 的广泛测试要求,每个通道都具有全面的 AWG 和采样能力
软件
Eagle Vision 软件套件是一款强大的测试开发环境,引领应用程序开发和调试迈向新高度。 所有 Eagle 测试系统均可通过 PC 进行控制,运行标准 Microsoft® 操作系统,并使用 Microsoft® .NET C/C++ 开发工具创建代码。 Eagle 软件工具易于学习、使用,并完全集成到 Microsoft® Visual Studio® 开发环境中。
全套自动代码生成工具支持完整的测试系统命令集,为用户提供所需的程序控制功能,而无需费力记忆编码语法。 向导工具可用于创建测试、编辑测试结果范围和更改测试执行顺序。 图形绘制工具可以通过简单的点按操作,绘制出相应测试的波形。 eRAIDE 调试环境可轻松查看和更改测试机硬件设置。 强大的帮助文件系统可引导用户使用工具集并提供编码示例,进一步缩短开发时间。
作为行业领先的完整测试单元解决方案和服务提供商,泰瑞达充分利用自己的专业、经验和技术领导力,帮助客户在较短的上市时间内实现产品良率和产能最大化。 我们愿与您竭诚合作,从产品设计到生产一路相伴,为您提供标准和定制化的测试单元产品和服务。
