硬盘驱动器,简称”HDD”

硬盘驱动器,简称"HDD"

泰瑞达为HDD制造商提供的自动化硬盘驱动器测试解决方案

数字化数据的使用和共享方式已然改变。 数据密集型应用经历了爆发式增长。

如今,我们的生活已经离不开下述若干甚至是全部的应用: 数码照片和电影、互联网使用、远程办公、物联网、高端云计算和 AI 等。 数字化数据的需求不断上升,数据存储需求也随之激增。 要想满足市场的这种需求,在竞争中脱颖而出,硬盘驱动器 (HDD) 制造商被迫面对几个关键挑战。

及时响应客户订单计划和规避出货风险,是 HDD 制造商成功的关键因素之一。 另一大因素就是价格优势,同时制造商还必须保持可观的利润率。 构造一个良好的测试环境能够保障HDD的测试质量,同时提供可靠的测试数据。 此外,有一个现代化、有序和高效的后端测试车间可以帮助HDD制造商可以给客户一个可靠,值得信赖的形象。

量产HDD测试的解决方案

近线(NL) HDD市场面临着空前艰巨的挑战。 市场对工业EB级容量HDD的需求急速攀升,远高于专家预测,然而随着近线(NL)HDD产品的迭代升级,HDD 的测试时间却越来越长。 EB 容量增长导致HDD后端测试时间显著延长。 而为了满足HDD出货需求,制造商需要增加测试单元来应对HDD更长的测试时间。于是在测试车间里各种测试设备、操作人员、运输车、板条箱和待测HDD都不断增加,很快就显得拥挤不堪。 低效的测试车间无疑是 HDD 制造商成功路上的绊脚石,产品甚至都没办法及时出货。

所以,当务之急就是找到最佳解决方案,优化后端测试并简化整体运营,从而吸引更多新客户,应对不断变化的市场需求。

后端测试流程

HDD在测试过程中对HDD的温度有要求,需要在低温段和高温段不断切换。 在HDD的测试过程中不断切换HDD的温度是至关重要的,也是准确测试HDD所必须的,这样可以保障通过测试的HDD能满足客户的需求。

一些测试车间采用分段式的测试流程(不同测试设备负责不同的测试内容)。 不同的测试内容需要使用不同的测试设备来完成。 这种策略会增加HDD在测试过程中的插拔次数,操作工的工作量和待测HDD数量,HDD完成整个测试的时间被拉长了,并使得HDD在各种测试设备之间的流转变得更加复杂。 让问题更棘手的, 大多数测试设备被设计成支持并行测试多个相同型号的HDD。在这种情况下,实际的测试时间被拉长了,因为测试设备需要等待在这些进入测试的HDD中反应最慢的那个完成测试才能结束整个测试过程。

此外,工厂能耗在以下三大方面迅速增加: 在HDD测试过程中,控制HDD温度所需的能耗,HDD运行时的能耗以及测试设备的基本功率。 其中,测试设备的基本功率在这三者能耗当中最低,仅为测试中HDD运行能耗的1/3 到 1/6。 每种类型HDD的运行能耗是既定值,无法再行调整。 控制HDD温度所需的能耗,便成为各种测试设备竞相改进的关键地方。

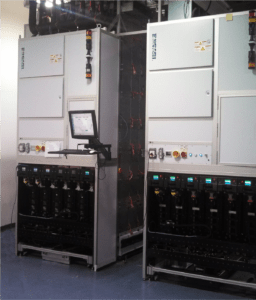

泰瑞达Saturn HD(高密度)测试设备

Saturn HD is a high-volume automated HDD production solution. It provides a competitive advantage in overall factory productivity. Productivity can be measured as the number of disk drives tested per square meter (m2) of floor space.

Saturn HD was designed to improve productivity by minimizing floor space needed to support 3.5” NL drive testing. The test system can support the entire HDD Back-End test process, from Self-Servo Writing (SSW) to burn-in to drive configuration, within the footprint of a single system.

Using extremely compact slot spacing with a narrow robot track, zero-meter maintenance aisles and tall (4.1m) test racks, Saturn HD leverages the entire available horizontal and vertical space in the factory. This results in the greatest slot density generating the highest output per square meter of factory floor space. Alternative test systems require 20% to 200% more floor space for the equivalent productivity of a Saturn HD test system.

使用Saturn HD测试设备,每个HDD在测试过程中所需能耗可以降低10%至70%。

HDD测试设备必须具备的一项关键功能就是在测试过程中可以改变HDD的温度。 相较于其他测试设备,Saturn HD实现这一功能所需的能耗极低。 与HDD外壳直接接触的加热条是其中的诀窍所在。 这种使用导电加热条加热法更加有效、耗能更低,远非使用热风加热法所能比拟。

要降低HDD的温度,其他测试设备一般会利用二次水回路来冷却HDD测试单元中的空气,进而达到给HDD降温的目的;也有些测试设备直接使用车间空调吹出来的冷气来给测试单元降温。 Saturn HD则把两个面对面的矩阵结构之间的空间给封闭起来,填充冷空气,这就在Saturn HD中间构建了一个简易的冷空气存储器。 当需要给HDD降温时,HDD测试单元里风扇就将它前方的冷空气吸入测试单元。 从HDD测试单元后方排出的热空气将经过Saturn HD底部的热交换器,降温后返回到Saturn HD中间(简易的冷空气存储器)。 这样的降温模式既高效又节能。

HDD后端测试时间缩短

Saturn HD 基于异步架构设计,各个HDD测试单元之间彼此独立。 每个HDD测试单元都能够自动启动测试、给HDD升温/降温、停止测试,以及自动运行不同的测试程序。 当一个HDD完成测试后,机器人会马上把它从测试单元里取走并放入下一个待测的HDD,接着开启新一轮测试,这样的操作大大减少了HDD测试总耗时。

Saturn HD中的HDD测试单元还能够提供严格的振动控制。 得益于改善振动控制的效果明显,许多需要在低振动环境下的测试缩短了测试时间。 Saturn的每个HDD测试单元都能够提供低振动测试环境来执行此类测试。

因为Saturn的HDD测试单元可以提供严格控制振动的测试环境,所以当HDD被放入测试单元以后,接下来它可以在此接受所有的后端测试。 当HDD被放入HDD测试单元以后,同一测试单元就可以对它进行BD SSW分别在高低温段的读写,HDD配置等多项测试。 这样就可以避免将HDD从一台测试设备上取出,存放,流转,再投入到下一台的测试设备上继续进行测试等操作。 这些操作增加了HDD测试的总耗时,易造成待测HDD的堆积,需要投入更多的操作人员,使HDD在车间内流转变得复杂,同时也增加了人为触碰HDD的机会。 Saturn HD 通过简化测试流程,提高了HDD测试的总体良率,打造出井然有序、高产能的现代化工厂测试车间。

借助 Saturn HD 提供的自动化测试解决方案,HDD 制造商可打造最高效的工厂,可以及时响应客户需求,抓住转瞬即逝的市场机会。

Saturn HD 是 3.5” 近线硬盘驱动器 (HDD) 测试领域的领跑者。 它在最大化产能的同时,还能减少对测试车间空间的需求,降低测试能耗。 该测试设备的优点是只需单次HDD的投放操作,HDD便可在同一测试单元内完成SSW, BDSW,磁盘读写以及HDD配置等一系列测试。 在测试车间中使用Saturn HD,不仅可以缩短HDD的生产周期,帮助HDD制造商更好的响应数据中心的需求,同时还能降低每个HDD的测试成本。
